- 3 регулировки для удобства настройки навесного оборудования
- Ограничение по толщине стойки навесных орудий: до 10 мм
- Изготовлена из высококачественной стали
- Прочное покрытие черного цвета
- Надежная и долговечная
- Удачная конструкция

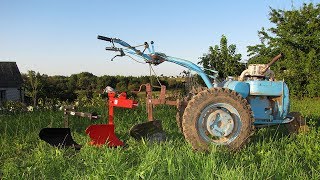

Сцепка предназначена для присоединения к мотоблоку или мотокультиватору плуга, картофелевыкапывателя, однорядного окучника и других навесных орудий.
Установка сцепки на мотоблок, мотокультиватор
В зависимости от желаемого заглубления орудия существует 2 способа установки сцепки: пластиной упорной вверх и пластиной упорной вниз.
Рекомендуем начать с установки сцепки упорной пластиной вверх, что обеспечит заглубление орудия на меньшую глубину. Закрепите сцепку болтами (штырями, скобой и т.д.) через отверстия в кронштейне агрегата для установки сцепки. При наличии в конструкции агрегата резьбовых соединений для крепления сцепки произведите их затяжку.
Установка орудия на сцепку
Колеса или грунтозацепы должны быть установлены до всех операций со сцепкой.
Сначала необходимо правильно установить регулировочную скобу (минисцеп) на сцепке. Рекомендуемая установка: регулировочная скоба закреплена к упорной пластине через одно из трех рядом расположенных отверстий. Зафиксируйте регулировочную скобу на упорной пластине болтом, шайбой и гайкой.
Установите стойку орудия внутрь корпуса сцепки и внутрь регулировочной скобы. Совместив на необходимой высоте (необходимом уровне заглубления орудия в почву) отверстия в корпусе сцепки и в стойке орудия, а также отверстия в регулировочной скобе и стойке орудия, зафиксируйте с помощью двух комплектов болтов, шайб и гаек.
При установленных на мотоблок, мотокультиватор колесах или грунтозацепах соответствующей ширины и диаметра, рекомендуемое заглубление орудия (от нижней точки колес) составляет:
- при вспашке плугом: 15 - 20 см;
- при нарезании борозд окучником: 15 - 20 см;
- при окучивании окучником: 5 - 15 см;
- при выкапывании картофелевыкапывателем: 10 - 15 см.
Затяните все резьбовые соединения.
Для выполнения требований по большему заглублению орудия в почву может потребоваться переустановка сцепки упорной пластиной вниз.
Регулировка, эксплуатация сцепки
Настройка и регулировка навесных орудий являются индивидуальными и зависят от вида почвы, мощности и метрических параметров мотоблока или мотокультиватора. Конструкция сцепки позволяет производить регулировку в широких диапазонах.
В начале эксплуатации сцепки с тремя регулировками установите фланцы корпуса относительно друг друга таким образом, чтобы поперечный угол захвата был равным нулю (стойка орудия вертикальна), зафиксировав фланцы через радиусные пазы двумя комплектами болтов и гаек.
Продольный угол захвата регулируется следующими способами: либо закреплением регулировочной скобы к упорной пластине через одно из трех рядом расположенных отверстий, либо закреплением регулировочной скобы к стойке орудия через разные отверстия на стойке, либо двумя этими способами одновременно.
Наблюдайте за работой орудия первые 3 - 5 метров движения мотоблока или мотокультиватора. При необходимости остановите агрегат, перезакрепите регулировочную скобу в упорной пластине и (или) регулировочную скобу в стойке орудия, установите другую глубину обработки, передвигая вверх или вниз стойку орудия в корпусе сцепки и перезакрепляя стойку в корпусе сцепки и в регулировочной скобе. Далее, продолжите движение и работу агрегата с орудием.
Также может потребоваться регулировка поперечного угла захвата. Для этого ослабьте болты и гайки в радиусных пазах фланцев сцепки, измените поворотом угол в нужном направлении, затяните болты с гайками.
Сцепки данной конструкции выпускаются с 1993 года и прошли длительный срок испытаний у пользователей. При получении определенного недолгого навыка, пользователь осваивает работу со сцепкой в полном объеме.
Внимание! Все резьбовые соединения до начала работы должны быть затянуты. Необходимо производить очистку и смазку резьбовых соединений сцепки ежедневно после окончания работ на почве (смазка типа Литол 24).
Совместима с мотоблоками и мотокультиваторами Fermer FM-701MS/PRO, FM-702MSL/PRO-SL, FM-901M/PRO, FM-902M/MS/PRO-S, FM-903MS/PRO-S, FD(E)-905PRO, FM-909MSL, FM-1303MS, FM-1303PRO-S, Gross GR-10PR-0.1, GR-14PR-1.1, GR-14PR-1.2.
Артикул производителя: 44.55.31.00.00.
