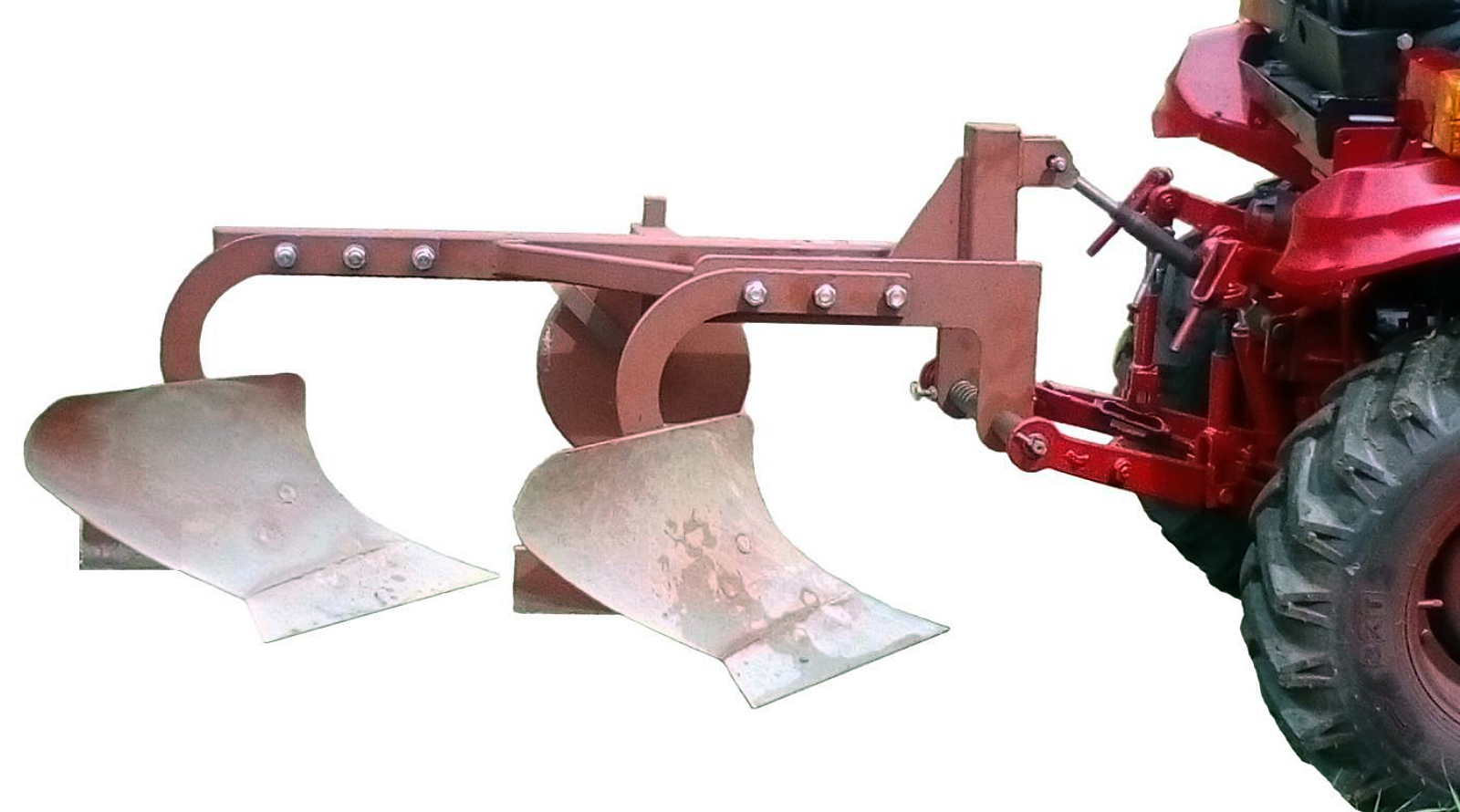

Плуг двухкорпусной САЗ ПНД1

Устройство двухкорпусного плуга САЗ ПНД1

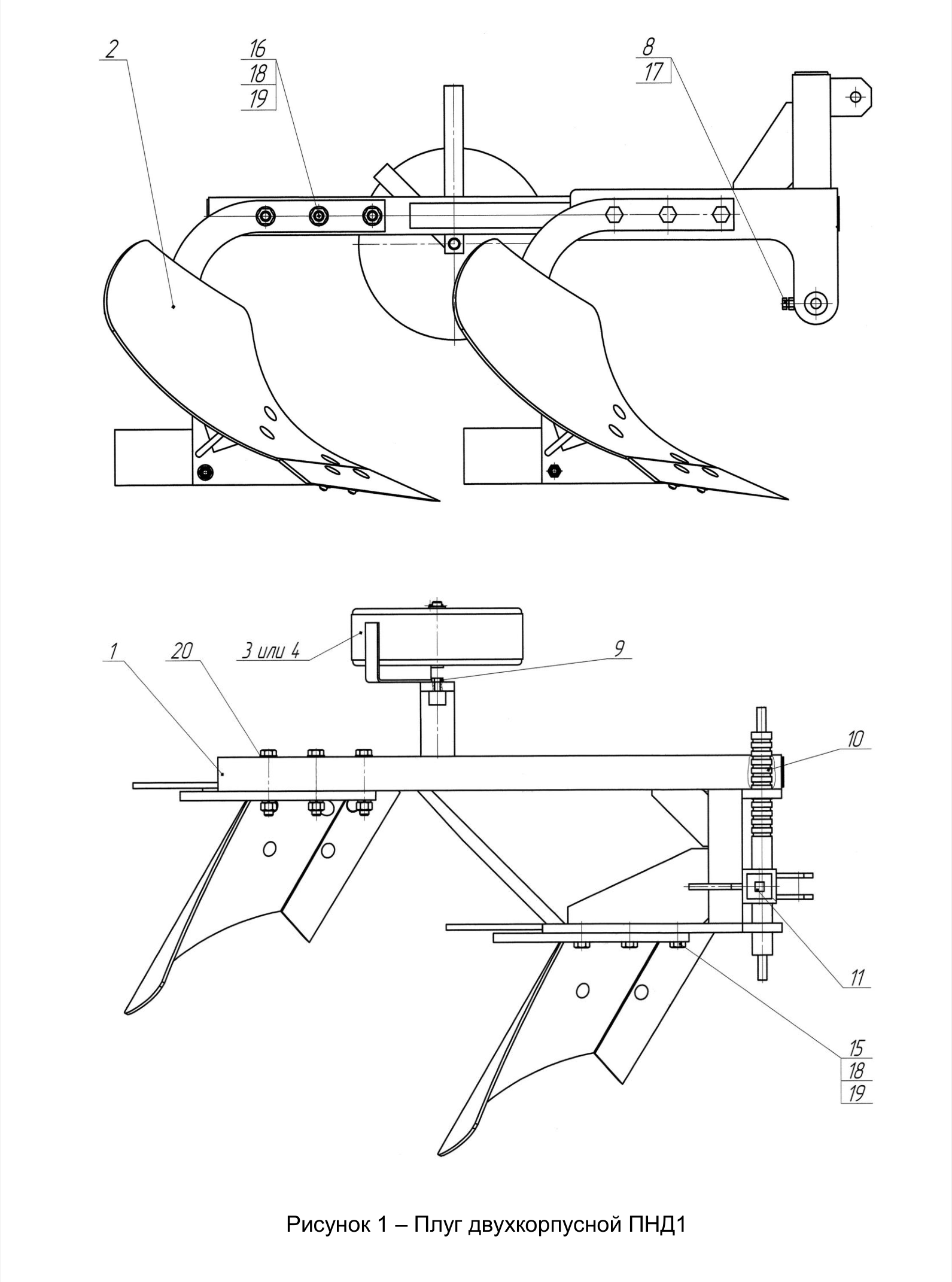

Плуг двухкорпусной САЗ ПНД1 (Рисунок 1)
1 - Рама ПНД1-01.00.000
2 - Плуг ПНД1-02.00.000 - 2 шт.
3 (4) - Колесо со стойкой ПУ-04.000-Б
8, 9 - Болты стопорные
10 - Вал ПНД1-00.00.003
11 - Табличка (Точка подъема)
15 - Болт М16
16 - Болт М16
17 - Гайка М10
18 - Гайка М16
19 - Шайба
20 - Шайба

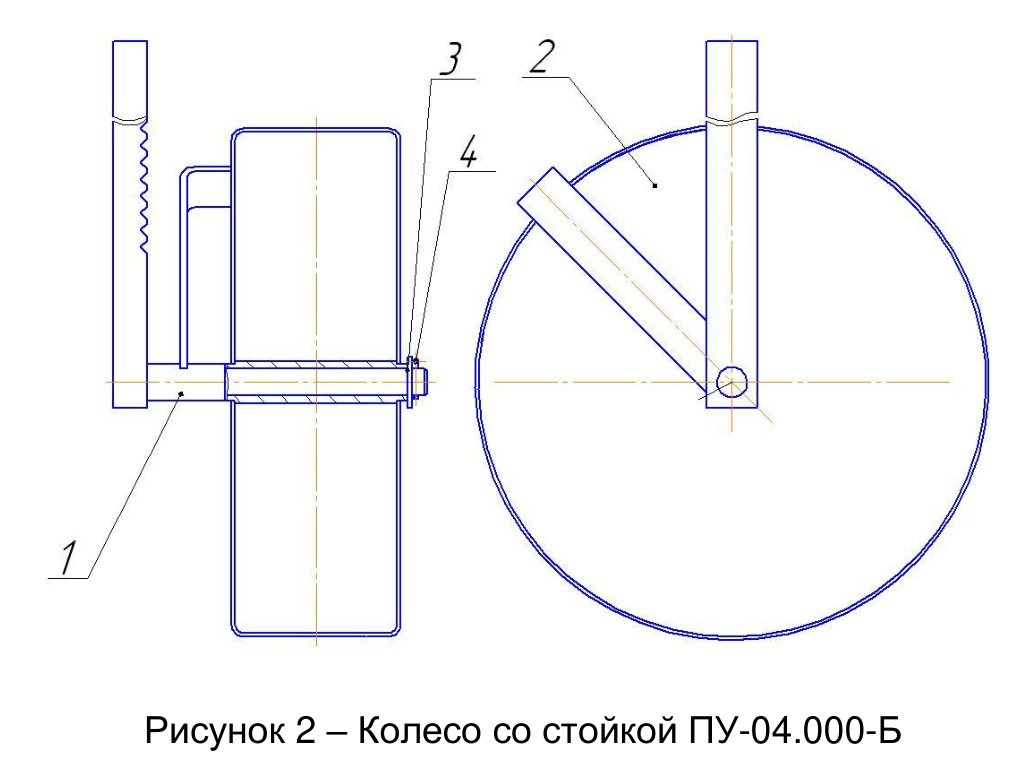

Колесо со стойкой САЗ ПУ-04.000-Б (Рисунок 2)
1 - Стойка ПУ-04.100-Б
2 - Колесо ПУ-04.200-Б
3 - Шайба
4 - Шплинт
