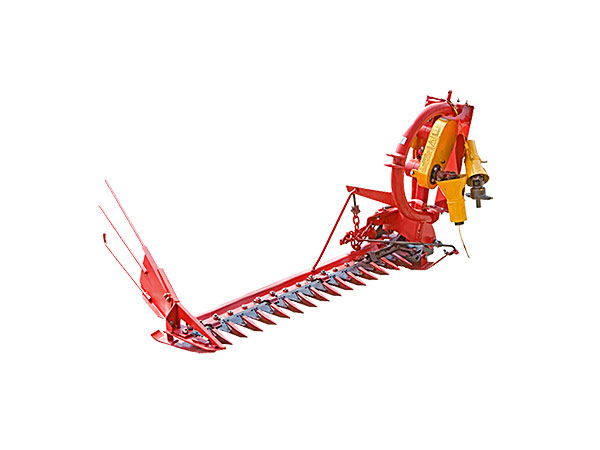

Косилка малогабаритная САЗ КТМ-00.000

Устройство, регулировка и техобслуживание косилки САЗ КТМ-00.000

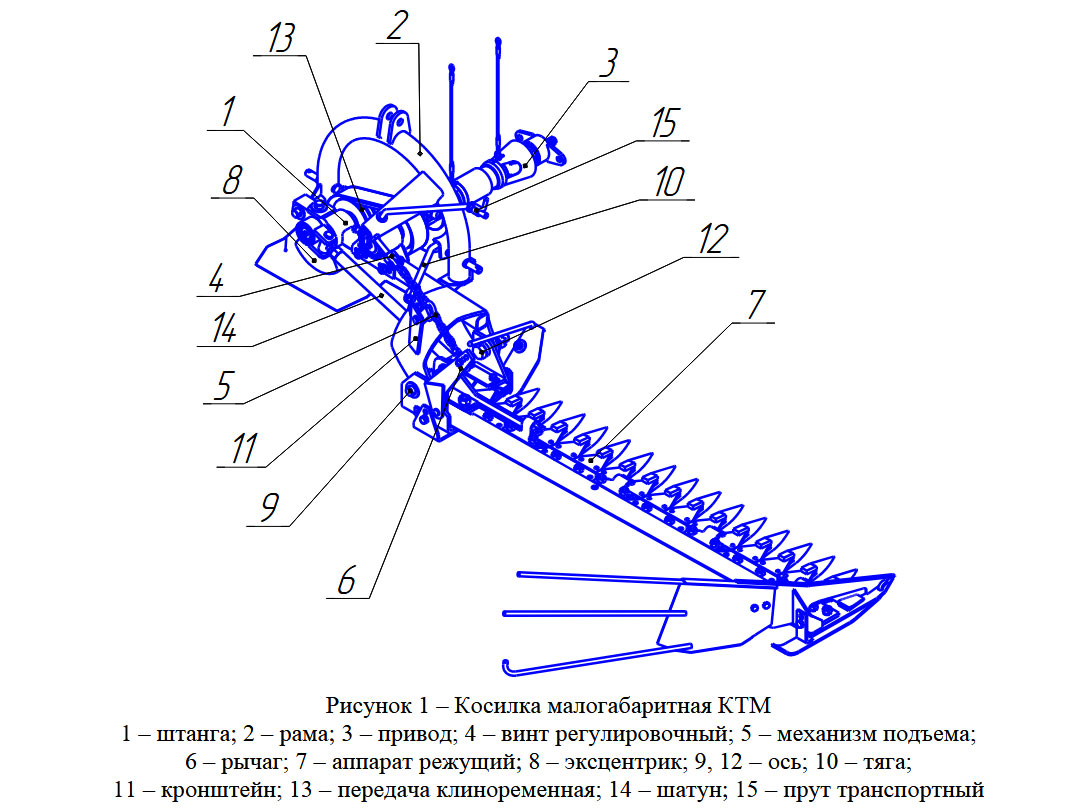

На сварной трубчатой раме 2 посредством оси и тяги 10, смонтирована штанга 1 с приводом 3. Режущий аппарат 7 традиционной конструкции (сегментно-пальцевый) монтируется с помощью осей 9 и 12 к штанге 1. Механизм подъема 5 служит для подъема режущего аппарата при разворотах косилки и перевода косилки в транспортное положение. Механизм подъема крепится цепью к рычагу 6, установленному на внутреннем башмаке режущего аппарата, к кронштейну штанги 1 звеном механизма и регулировочным винтом 4 к кронштейну 11 штанги 1. Привод режущего аппарата осуществляется от вала отбора мощности ВОМ через карданную передачу 3, клиноременную передачу 13, эксцентриковый механизм 8 и шатун 14. Эксцентрик 8 также служит для уравновешивания сил инерции движущихся масс ножа и шатуна.

Отрегулируйте положение ножа в режущем аппарате так, чтобы в собранном режущем аппарате передние концы сегментов лежали на противорежущих пластинах пальцев. Пальцы с зазором между концом сегмента и противорежущей пластиной или имеющие вертикальное отклонение по сравнению с другими подрихтуйте осторожными ударами молотка по носику пальца.

Между сегментами и задними концами противорежущих пластин допустим зазор до 1 мм. Прижимы ножа должны касаться сегментов, при наличии зазора пригните их легкими ударами молотка.

Для нормальной работы режущего аппарата необходимо, чтобы сегменты ножа были остро заточены и располагались в одной плоскости. В случае отклонения какого-либо сегмента осторожно подрихтуйте его. После рихтовки пальцев и прижимов все болты крепления пальцев затяните гайками до отказа.

Регулировка режущего аппарата произведена на заводе-изготовителе. Отрегулируйте положение режущего аппарата относительно минитрактора так, чтобы в режущем аппарате носик пальца, расположенного рядом с наружным башмаком, выходил вперед (по ходу трактора) на 15 - 20 мм относительно носика пальца, расположенного рядом с внутренним башмаком. Это достигается изменением длины тяги 10.

Отрегулируйте длину шатуна 14 так, чтобы в крайних положениях шатуна середины сегментов ножа доходили до середины пальцев. Перебег ножа в сторону наружного башмака не допускается, так как в таком случае при установке режущего аппарата в транспортное (вертикальное) положение шатун встает в распор.

В рабочем положении осевая линия шатуна должна лежать параллельно осевой линии ножа (если смотреть на них сверху).

Отрегулируйте наклон режущего аппарата удлинением или укорачиванием центральной тяги минитрактора. При полеглом травостое режущий аппарат наклоните вперед, чтобы пальцы не прижимали траву, а заглублялись в полеглую массу, приподнимая ее. При работе на неровной или каменистой почве режущий аппарат наклоните назад, чтобы пальцы не врезались в землю и пропускали камни снизу.

Отрегулируйте высоту среза перестановкой подошв внутреннего и наружного башмаков для повышенной высоты среза - на вышерасположенные отверстия, для пониженной высоты - на нижерасположенные.

Отрегулируйте регулировочным винтом 4 натяжение цепи так, чтобы наружный башмак был на одной высоте с внутренним башмаком. При этом, в рабочем положении косилки цепь должна немного провисать, обеспечивая копирование почвы режущим аппаратом.

Отрегулируйте натяжение клиновых ремней перемещением корпуса подшипников ведущего вала.

Через 60 часов работы косилки смажьте привод.

Техническое обслуживание выполняйте ежесменно согласно указаниям в руководстве пользователя.

При подготовке к длительному хранению выполните все операции технического обслуживания и произведите необходимый ремонт. Выньте из режущего аппарата нож, промойте, нанесите антикоррозийную смазку. Снимите ремни, карданную передачу. Смажьте резьбовую часть натяжного винта. Места с нарушением лакокрасочных покрытий подкрасьте. Снятые составные части косилки храните в сухом помещении.
